前言

本标准按照GB/ T  1. 1- 2009 给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。  本标准由公安部科技信息化局提出。

本标准由全国安全防范报警系统标准化技术委员会(SAC/ TCl OO) 归口。

本标准起草单位：   公安部安全与警用电子产品质晕检测中心、公安部第一研究所、武汉高德红外股份有限公司、浙江兆晟科技股份有限公司、浙江大华技术股份有限公司、杭州海康威视数字技术股份有   限公司、浙江大立科技股份有限公司、北京和普威视科技股份有限公司、浙江红相科技股份有限公司、   广州讽特红外股份有限公司、中林信达（北京）科技信息有限责任公司、昆明南旭光电技术有限公司、  湖北久之洋红外系统股份有限公司、山东神戎电子股份有限公司、深圳市中安乾坤科技有限公司。

本标准主要起草人： 王磊、卢玉华、孙晓冬、张洪升、张超岳、苑志刚、郭海训、黄立、吴 一冈、刘荐轩、庞志刚、陈伟、张良、张俊平、金伟、张慧、孙民龙、王生杰、张保、陈大明、王达。

安全防范视频监控红外热成像设备

1 范围

本标准规定了安全防范视频监控红外热成像设备的组成、分类和标识、技术要求、试验方法、检验  规则、文件提供， 以及标志、包装、运输和贮存要求。

本标准适用于安全防范视频监控领域红外热成像设备的设计、制造和检验，其他领域的红外热成像  设备可参考采用。

2 规范性引用文件

下列文件对于本文件的应用是  必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件， 其最新版本（包括所有的修改单）适用于本文件。

GB/ T 1 91 包装储运图示标志

GB/ T 2423. 5- 2019 环境试验 第2部分： 试验方法 试验Ea 和导则： 冲击

GB/ T 2828. 1- 2012 计数抽样检验程序 第1部分： 按接收质晕限 ( AQL) 检索的逐批检验抽样计划

GB/ T 2829- 2002 周期检查计数抽样程序及表（适用于对过程稳定性的检验）

GB/ T 4208- 2017 外壳防护等级 (IP代码 ）

GB/ T 9254- 200 8 信息技术设备的无线骚扰限值和测量方法

GB/ T 9969- 200 8 工业产品说明书 总则

GB/ T 1 5211- 2013 安全防范报警设备 环境适应性要求和试验方法

GB 1 6796- 2009 安全防范报警设备安全要求和试验方法

GB/ T 1 7626. 2- 2018 电磁兼容 试验和测晕技术 静电放电抗扰度试验

GB/ T 1 7626. 3- 2016 电磁兼容 试验和测晕技术 射频电磁场辐射抗扰度试验

GB/ T 1 7626. 4- 2018  电磁兼容 试验和测晕技术 屯快速瞬变脉冲群抗扰度试验

GB/ T 1 7626. 5- 2019 电磁兼容 试验和测晕技术 浪涌（冲击）抗扰度试验

GB/ T 17626. 11- 2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验

GB/ T18287- 2013 移动电话用锥离子蓄电池及蓄电池组总规范

GB/ T19870- 2018 工业检测型红外热像仪

GB/ T28181-2016 公共安全视频监控联网系统信息传输、交换、控制技术要求

GB/T25724- 2017 公共安全视频监控数字视音频编解码技术要求

GA/T1127- 2013 安全防范视频监控摄像 机通用技术要求

GA/T1355- 2018 国家标准GB/ T 28181-2016 产品符合性测试规范

GA/T1356- 2018国家标准GB/ T 25724 符合性测试规范

3 术语、定义和缩略语

3. 1    术语和定义

GB/ T 1 9870- 2018、GA/ T 1127- 2013 中界定的以及下列术语和定义适用于本文件。

3. 1. 1

安全防范视频监控红外热成像设备 t he rma I image equipment used for video surve iIIance in security systems

用于安全防范视频监控目的，通过红外探测器、红外光学部件及电子处理系统，将物体表面发出的  红外辐射转换成图像信号的设备。

3. 1. 2

红外探测器 infrared sensor

将接收的红外辐射转变为电信号的器件。

3. 1. 3

像元 picture element

组成红外探测器输出图像的最小单元。

3. 1. 4

红外探测器像元数 infrared sensor array size

红外探测器输出图像的尺寸， 一般用“水平方向像元数 X 垂直方向像元数 ” 表示。

3. 1. 5

白热模式 white-hot mode

输出灰阶图像中以白色区域表示接收对应相对高温物体像元状态的显示模式。

3. 1. 6

黑热模式 black-hot mode

输出灰阶图像中以黑色区域表示接收对应相对高温物体像元状态的显示模式。

3. 1. 7

伪彩色模式 pseudo- color mode

输出图像上通过灰度分成、灰度映射等方式添加色彩的显示模式。

3. 1. 8

视场角 field of view

安全防范视频监控红外热成像设备可观测到的空间范围在水平和垂直方 向的最大张角， 也称视场。

3. 2     缩略语

下列缩略语适用于本文件。

CVBS： 复合视频消隐和同步 ( Compos i t e  Video  Blanking   and  Sync)

MR TD：最小可分辨温差 ( Mi n i mum  Resolvable   Temperature   Difference) NETD: 噪声等效温差 ( Noi se Equivalent Temperature Difference)

4 组成、分类和标识

4. 1    组成

安全防范视频监控红外热成像设备（以下简称安防热像仪）包括主机和配套设备，主机由红外探测  器、红外光学部件、电子处理系统、目镜（选配）和外壳组成，配套设备包括但不限于电源组件、控制  组件和显示组件。

4. 2    分类

安防热像仪可分为以下 三类：

a) 按红外探测器类型划分可分为制冷型和非制冷型；

b) 按使用方式分为固定平台式、移动平台式和手持式；

c) 按工作环境分为室内型和室外型。

4. 3    标识

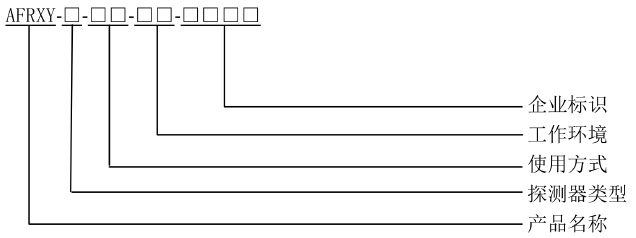

标识由产品名称、红外探测器类型、使用方式、工作环境和企业标识组成。产品名称用“安防热像   仪＂的汉语拼音首字母 “ AFRXY ” 表示； 红外探测器类型用 一位大写汉语拼音表示， 制冷型表示为Z、 非制冷型表示为F; 使用方式用两位大写汉语拼音字母表示， 固定平台式表示为GD、移 动平台式表示为YD、手持式表示为SC; 工作环境用两位大写汉语拼音表示 ， 室内型表示为SN、室外型表示为 SW; 企业标识用大写汉语拼音字母表示，可自定义扩展汉语拼音字母的位数。

示例： X X 企业生产的非制冷式手待式室外型安防热像仪， 表示为： AFRXY- F- SC- SW- XXXX 。

5 技术要求

5. 1     一般要求

5. 1. 1     设计要求

安防热像仪的结构设计应符合人机工程的特点，硬件设计应遵循系列化、标准化和模块化原则，应  进行可靠性、维修性、易用性、安全性和电磁兼容性设计。安防热像仪的红外探测器基本参数应符合表 1 要求。

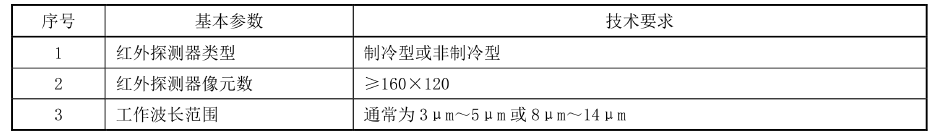

表 1 红外探测器基本参数要求

5. 1. 2    外观

外观应无明显机械损伤、涂覆层剥落、锈蚀、倒刺现象，光学零部件表面不应有划痕和脱膜现象，  铭牌的标志和文字字迹清晰； 紧固部位应无松动。端口附近有功能标记， 标记字迹清晰。

5. 1. 3     结构

安防热像仪的零部件应装配牢固，连接可靠。结构尺寸应符合产品说明书中的规定。

5. 1.4      外壳防护等级

室内型安防热像仪应不低于 GB/ T 4 208- 2017 中I P50 等级的要求。室外型安防热像仪应不低于 GB/T 4208- 2017中IP66等级的要求。

5. 1. 5 电气（物理）接口

安防热像仪至少应具有 CVBS输出接口， 采用75 Q BNC连接器； 若采用以太网输出接口 ， 接口应为10M/ 100M 或10M/ 100M/ 1000M 以太网接口， 采用RJ 45 连接器， 可选用射频无线接口或光纤接口。

5. 2     功能要求

5. 2. 1     红外辐射探测

安防热像仪应具有对观察视野中目标的红外辐射及其变化进行探测和／或对目标进行温度测最的能力。

5.2. 2     显示模式

安防热像仪应至少具有臼热模式、黑热模式和伪彩色模式 三种显示模式； 宜可自动或手动调节伪彩色色标。

5.2.3     图像摄录

安防热像仪应有对目标的图像抓拍、录像功能。宜具有图像冻结、图像回放、多画面显示等功能。

5. 2.4    图像参数调节

安防热像仪应具有手动或自动图像调节功能，调节参数包括但不限于亮度、对比度调节、图像细节  增强、自动亮度、自动增益和场景调节模式。

5. 2.5     图像缩放

安防热像仪应具有图像缩放功能 ， 且缩放倍数不小于原始图像的整数倍。

5.2.6      温度测量

具有测温功能的安防热像仪应可实现对目标测温点或测温区域的温度测最，并显示测最温度，宜可  设置目标距离、目标辐射出射度、目标所在区域环境温度、湿度等参数。

5.2.7     温度超限报警

具有测温功能的安防热像仪宜具有被测目标或区域温度超限报警功能，当检测到指定目标或区域的  温度值超过所设定的阙值时，应给出警示信息。

5. 2.8    图像非均匀性校正

安防热像仪应通过机械挡板或自适应算法实现图像非均匀性校正。

5. 2.9     视频水印

安防热像仪宜具有视频水印功能，可对编码输出的视频添加水印信息，并可检测视频中的水印信息。

5. 2. 10  （双）多码流编码

安防热像仪宜具有（双）多码流编码功能，可对探测器输出的原始码流进行不同分辨率、不同码率  的视频编码。至少支持双码流同时编码输出。

5. 2. 11     智能分析

安防热像仪宜具有智能分析功能 ， 应可对人员、车辆、物品等一种或多种目标进行检测、识别， 并对目标行为进行分析。

5. 2. 12     报警联动

安防热像仪宜具有下列报警联动功能 ：

a) 智能分析产生的报警；

b) 测温异常产生的报警；

c) 故障异常报警；

d) 信号最报警输入。

报警产生时， 安防热像仪主机应至少以邮件发送、语音播放、视频录像、图像抓拍功能之 一进行联动。

5. 2. 13     视音频编码

视音频编码宜采用GB/ T 25724- 2017 规定的编码格式。

5. 2. 14     视音频码流的传输、存储封装格式

视音频码流的传输、存储封装格式宜符合GB/ T 28181- 2016 中的相关规定。

5. 3     性能要求

5. 3. 1     视场角

安防热像仪应在产品说明书中标明视场角 ， 其实测值与标称值的误差应不超过 土5%。

5.3. 2     光学变倍倍数

具有光学变倍功能的安防热像仪应在产品说明书中标明光学变倍倍数，其实测值与标称值的误差应  不超过土5%。

5. 3. 3    帧率

安防热像仪应在产品说明书中标明图像输出帧率和分辨率。图像输出帧率应不低于    25f / s , 图像分辨率应不低于标称值。

5. 3. 4    延时

安防热像仪应对外界的热红外辐射的变化做出响应 ， 响应延时应不大于l OOms。

5. 3. 5    噪声等效温差 (NETD)

制冷型安防热像仪所处的环境温度为23°C 土5°C 时， NETD值应不大于30mK。非制冷型安防热像仪所处的环境温度为 23°C 土5 °C 时， NETD值应不大于60mK。

5. 3. 6    蛊小可分辨温差 ( MRTD)

制冷型安防热像仪所处的环境温度为23°C 土5°C 时， 在其特征频率下的最大MRTD值应不大于0. 4K。非制冷型安防热像仪所处的环境温度为 23°C 土5 °C 时，在其特征频率下的最大MRTD值应不大于0. 8K。

5. 3. 7    蛊大允许误差

具有测温功能的安防热像仪所处环境温度为 23°C 土5°C 时，测温的最大允许误差应不超过土2. 0°C 或被测温度的土 2% C°C) （取绝对值大者）。

5. 3. 8    温度测量范围

具有测温功能的安防热像仪其量程应不小于 l 00°C'  在此范围内图像应清晰、层次分明， 且温度测最误差应满足5. 3. 7的要求。

5. 3. 9    探测、识别距离

安防热像仪在相对湿度不高于 80%、 大气能见度不低于3km、目标与背景温差不低于3K的 情况下 ， 应满足下列要求：

a) 对身高 1. 7m 左右人员的正面、处于行驶状态的整车车长不超过 4. 6m 的普通小汽车侧面的探测距离应不低于说明书中标称值；

b) 对身高 1. 7m 左右人员的正面、处于行驶状态的整车车长不超过 4. 6m 的普通小汽车侧面的识别距离应不低于说明书中标称值。

5. 3. 10   电池连续工作时间

手持式安防热像仪采用配套单组电池连续工作时间应不少于 3h。

5. 3. 11    开机时间

正常工作条件下， 制冷型安防热像仪开机时间应不大于6. 5mi n, 非制冷型安防热像仪开机时间应不大于30s 。

5.4  电源适应能力要求

安防热像仪应能在额定工作电压 土15％的供电条件下正常工

5.5  环境适应性要求

室内型安防热像仪环境适应性应符合 GB/ T 152 11- 2013 中环境类别II 的要求， 室外型安防热像仪环境适应性应符合GB/ T 152 11- 2013 中环境类别IVB的要求， 每个类别气候环境条件试验的严酷等级偏离见表2,   机械环境条件试验的严酷等级偏离见表 3。每一项特定环境试验的条件试验期间检测（如果检测） 和最后检测应满足以下条件：

a) 被测安防热像仪运行正常，没有图像丢失、图像冻结、死机等异常现象；

b) 正确产生报警联动输出信号 ， 无误动；

c) 图像质最无明显劣化；

d) 以太网接口（如有）通信正常；

e) 正弦振动、冲击试验后，结构完整，应能正常工作，并无元器件松动、位移和损坏。低温低气  压试验后设备的绝缘电阻、抗电强度、泄漏电流应满足 5. 7 的要求。盐雾循环耐久性试验后， 安防热像仪表面不应有锈蚀。

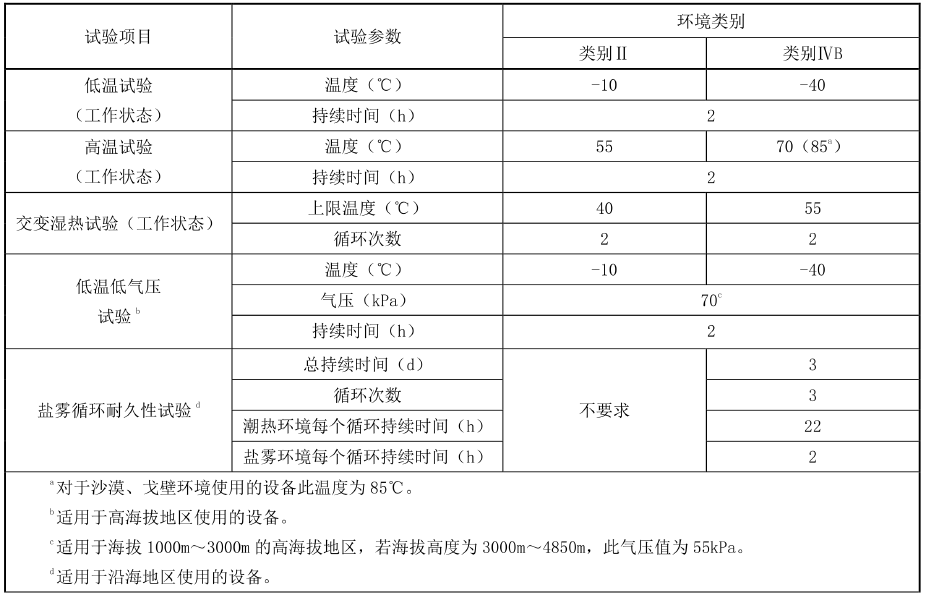

表 2  气候环境适应性

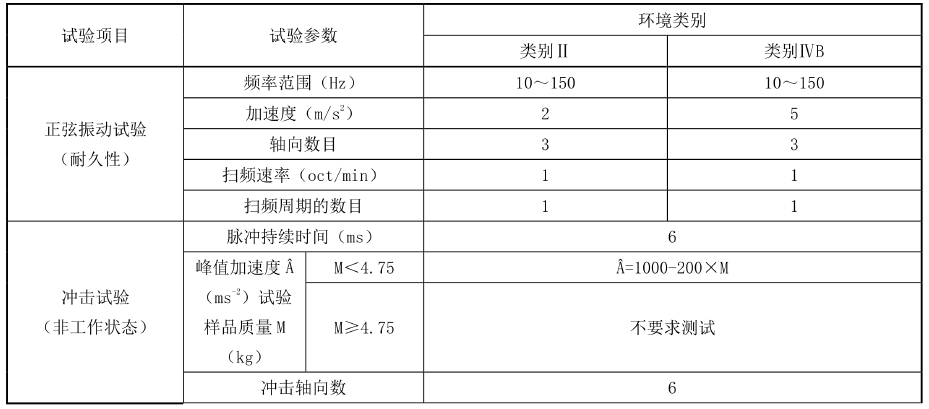

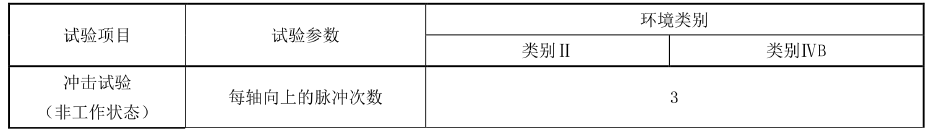

表 3 机械环境适应性

表 3（续） 机械环境适应性

5.6 电磁兼容性要求

5. 6. 1     静电放电抗扰度

静电放电抗扰度限值应符合 GB/ T 17626. 2- 2018 中试验等级3的规定。试验期间， 被测安防热像仪允许画质变差，但不应损坏、故障或发生状态改变，试验后安防热像仪应正常工作。

5.6. 2     射频电磁场辐射抗扰度

射频电磁场辐射抗扰度限值应符合GB/ T 17626. 3- 2016 中试验等级3的规定。试验期间， 被测安防热像仪允许画质变差，但不应损坏、故障或发生状态改变，试验后安防热像仪应正常工作。

5.6.3 电快速瞬变脉冲群抗扰度

使用交流电网电源供电的安防热像仪， 电快速瞬变脉冲群抗扰度限值应符合GB/ T 1 7626. 4- 2018 中的规定， AC电源端口等级3; 线长超过3m的直流电源端口、通信端口和控制端口等级2。试验期间 ， 被测安防热像仪允许画质变差，但不应损坏、故障或发生状态改变。试验后安防热像仪应正常工作。

5.6.4 浪涌（冲击）抗扰度

使用交流电网电源供电的安防热像仪， 浪涌（冲击）抗扰度限值应符合GB/ T  1 7626.  5- 2019中的规定， AC电源端口： 线－线等级2、线－地等级 3 ; 其他供电／信号线端口： 线－地等级2。对于实际使用长度小于10m的数据电缆可以不进行试验。试验期间， 被测安防热像仪允许画质变差，  但不应损坏、故障或发生状态改变。试验后安防热像仪应正常工作。

5. 6.5 电压暂降、短时中断抗扰度

使用交流电网电源供电的安防热像仪， 在GB/ T 1 7626. 11- 2008 表1中试验等级40%Ur 、 电压暂降持续时间10个周期， 短时中断0％让、 持续时间1个周期条件下应能正常工作。

5. 6. 6 无线电骚扰限值

安防热像仪无线电骚扰限值至少应符合 GB/ T 9254- 2008 中A级的规定。

5. 7   安全性要求

5. 7. 1     抗电强度

安防热像仪的抗电强度应符合 GB 1 6796- 2009 中5. 4. 3的要求。

5. 7. 2     绝缘电阻

安防热像仪的绝缘电阻应符合 GB 1 6796- 2009 中5. 4. 4的要求。

5. 7. 3     泄漏电流

安防热像仪的泄漏电流应符合 GB 1 6796- 2009 中5. 4. 6的要求。

5. 7.4      防过热

安防热像仪的防过热要求应符合 GB 1 6796- 2009 中5. 6的要求。

5. 7.5      保护接地端子

具有保护接地端子的安防热像仪， 其保护接地端子应符合GB 1 6796- 2009 中5. 4. 5的要求。

5. 7.6      电池安全

对于使用电池供电的安防热像仪，其使用的电池不应由于过充、过放和短路而引起电池破裂、爆炸、 着火。

5.8      稳定性要求

采用外部连续供电的安防热像仪在正常工作条件下， 连续工作168h, 不应出现故障。

6 试验方法

6. 1    试验条件

6. 1. 1    环境条件

除特别声明环境条件的试验外，试验应在下列环境条件下进行：

环境温度： 15°C    35°C ;

相对湿度： 15%     75%;

大气压力： 86kPa    l06kPa。

6. 1. 2    被测安防热像仪的试验状态

被测安防热像仪按产品说明书调至正常工作状态，单项试验期间及试验间隔期间，被测安防热像仪  的设置或配置应保持不变。

6. 2    一般要求检验

6. 2. 1    设计要求检查

目测及手动检查安防热像仪， 查验红外探测器出厂文件， 判定结果是否符合5. 1. 1要求。

6. 2. 2    外观及结构检查

目测及手动检查安防热像仪的外观和结构质最， 判定结果是否符合5. 1. 2及5. 1. 3的要求。

6. 2. 3    外壳防护等级检验

按GB/ T 4208- 2017 中规定的方法进行试验， 判定结果是否符合5. 1. 4的要求。

6. 2.4      电气（物理）接口

目视检查， 判定是否符合5. 1. 5的要求。

6. 3    功能检验

6. 3. 1 红外辐射探测及显示模式功能检验

具有视频主输出接口的安防热像仪，用监视器或网络连接被测安防热像仪，查看安防热像仪对目标  的探测及温度测晕功能；通过本机按钮、菜单或客户端软件调用更改显示模式功能，判定结果是否符合   5. 2. 1、5. 2. 2中的要求。

手持式安防热像仪可采用目视观察本机显示屏，查看安防热像仪对目标的探测及温度测最功能；通  过本机按钮、菜单调用更改显示模式功能， 判定结果是否符合5. 2. 1、5. 2. 2中的要求。

6. 3. 2 图像摄录功能检验

通过本机按钮、菜单或客户端软件调用安防热像仪图像抓拍、录像功能 ， 检查是否符合5. 2. 3中的要求。

6. 3. 3 图像参数调节功能检验

具有视频主输出接口的安防热像仪，用监视器或网络连接被测安防热像仪，通过安防热像仪本机按  钮、菜单或客户端软件调用图像调节功能 ， 观察图像是否符合5. 2. 4中的要求。

手持式安防热像仪可采用目视观察本机显示屏，通过本机按钮、菜单调用图像调节功能，观察是否  符合5. 2. 4中的要求。

6.3.4 图像缩放功能检验

具有视频主输出接口的安防热像仪，用监视器或网络连接安防热像仪，通过安防热像仪本机按钮、  菜单或客户端软件调用图像缩放功能 ， 观察图像是否按比例放大或缩小相应的倍数， 是否符合5. 2. 5中的要求。

手持式安防热像仪可采用目视观察本机显示屏，通过本机按钮、菜单调用图像缩放功能，观察图像  是否按比例放大或缩小相应的倍数， 判定结果是否符合5. 2. 5中的要求。

6. 3.5 温度测量功能检验

具有视频主输出接口的安防热像仪，用监视器或网络连接安防热像仪，通过安防热像仪本机按钮、  菜单或客户端软件调用温度测最功能，观察温度测最功能是否正常运行，目标距离、目标辐射出射度、  目标所在区域环境温度、湿度等参数是否可有效设置， 判定结果是否符合5. 2. 6中的要求。

手持式安防热像仪可采用目视观察本机显示屏，通过本机按钮、菜单或客户端软件调用温度测最功  能，观察温度测最功能是否正常运行，目标距离、目标辐射出射度、目标所在区域环境温度、湿度等参  数是否可有效设置， 判定结果是否符合5. 2. 6中的要求。

6. 3. 6 温度超限报警功能检验

具有视频主输出接口的安防热像仪，用监视器或网络连接安防热像仪，通过安防热像仪本机按钮、  菜单或客户端软件调用温度超限报警功能，观察指定区域或目标的温度值超过所设定的报警阙值时，是  否给出警示信息， 判定结果是否符合5. 2. 7中的要求。

手持式安防热像仪可采用目视观察本机显示屏，通过本机按钮、菜单或客户端软件调用温度超限报  警功能，观察指定区域或目标的温度值超过所设定的报警阙值时，是否给出警示信息，判定结果是否符  合5. 2. 7中的要求。

6. 3. 7 图像非均匀性校正功能检验

对通过机械挡板实现图像非均匀性校正功能的安防热像仪 ， 关闭自动校正功能， 连续工作l h后， 观察图像质量是否存在明显下降，如存在明显下降，发送校正指令，观察图像质晕是否恢复正常，判定结  果是否符合5. 2. 8 中的要求。

对通过自适应算法实现图像非均匀性校正功能的安防热像仪 ， 连续工作l h后， 观察图像质量是否存在明显下降， 判定结果是否符合5. 2. 8 中的要求。

6. 3.8 视频水印功能检验

用监视器或网络连接安防热像仪，通过安防热像仪本机按钮、菜单、浏览器或客户端软件调用视频  水印功能并录像， 按照说明书要求， 检查录像文件中水印信息是否完整。判定结果是否符合5. 2. 9中的要求。

6. 3.9 （双）多码流编码功能检验

用监视器或网络连接安防热像仪，通过安防热像仪本机按钮、菜单、浏览器或客户端软件调用（双） 多码流编码功能， 通过多客户端同时观察安防热像仪不同码流的图像， 判定结果是否符合5. 2.  10 中的要求。

6. 3. 10 智能分析功能检验

用监视器或网络连接安防热像仪，通过安防热像仪本机按钮、菜单、浏览器或客户端软件调用智能  分析功能，设置相关智能规则，将安防热像仪对准道路、室内走廊等有人、车、物品等目标的环境，观  察对目标进行识别、检测、分类的结果及对目标行为分析后是否触发报警 ， 判定结果是否符合 5. 2. 11 中的要求。

6. 3. 11 报警联动功能检验

开启报警联动功能，设置安防热像仪本机的报警联动动作，如声光报警、电子邮件、视频录像、图  像抓拍等。触发智能分析等功能，验证报警发生时，是否联动预先设置的联动动作，判定结果是否符合5. 2. 12中的要求。

6. 3. 12 视音频编码检验

试验方法参见GA/ T 1 356- 2018 中的要求， 判定结果是否符合5. 2. 13要求。

6. 3. 13     视音频码流的传输、存储封装格式检验

试验方法参见GA/ T 1 355- 2018 中的要求， 判定结果是否符合5. 2. 14要求。

6. 4 性能检验

6. 4. 1     视场角检验

将安防热像仪牢固安装在校准的旋转／倾斜工作台上，使十字靶标成像在安防热像仪视场内，并定  位于视场中心。

正向旋转工作台，使十字线中心位于显示器视场边缘，记录工作台角位置。

反向旋转工作台， 使十字线中心位于显示器视场另一边缘， 再次记录工作台角位置， 两角位置差即为水平视场角。

垂直视场测最通过相应倾斜角度调节，重复上述程序，两角位置差即为垂直视场角。  判定结果是否符合5. 3. 1的要求。

6.4. 2    光学变倍倍数检验

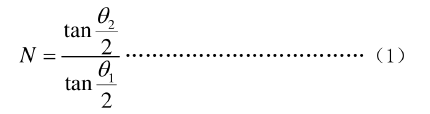

将安防热像仪牢固安装在校准的旋转／倾斜工作台上， 测试安防热像仪长焦端水平视场角O1 和广角端水平视场角 02  ' 光学变倍倍数 N 由公式（1 )  计算。

判定结果是否符合5. 3. 2的要求。

6. 4. 3     帧率检验

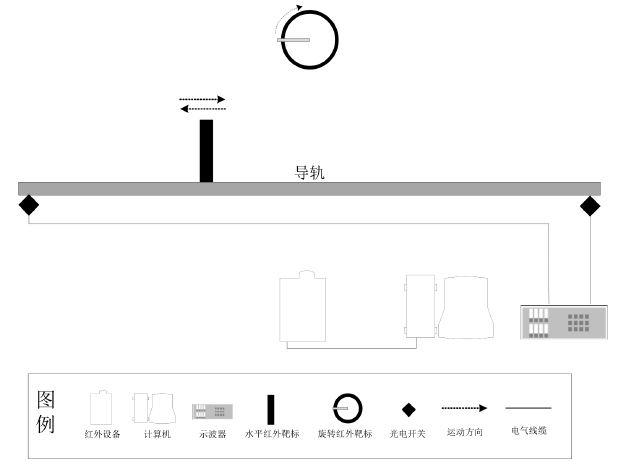

安防热像仪对具有红外特征的直线往复运动及顺时针旋转目标进行图像采集（如图 1所示）， 直线往复运动目标移动速度V，运动距离为S,  运动时间 T = s/v , 在这段运动时间内， 通过录像回放计算A、 B两点间去除重复帧后的有效视频帧数 N,   计算实际的帧率 fs = N/ T ,  判定结果是否符合5. 3. 3的要求。

图1    帧率检验示意图

6.4.4     延时检验

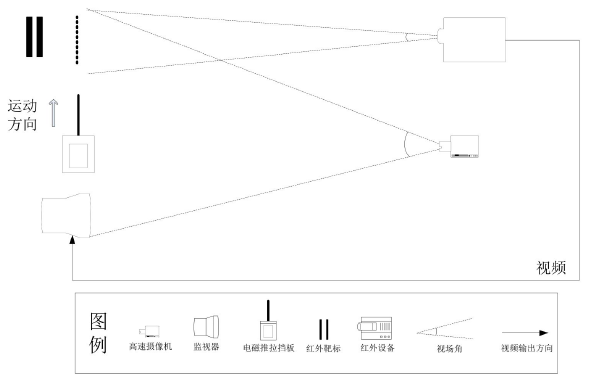

实验设备及安装如图 2所示， 将红外靶标温度设置为 ( 45 土2 ) °C左右， 使安防热像仪能清晰明显的观察到红外靶标，成像送至监视器，电磁推拉挡板位于轨道装置上的红外靶标远端处，处于待激发状态。用高速摄像机拍摄整个场景，使得红外靶标、监视器图像和电磁推拉挡板位置清晰可见。

击发电磁推拉挡板，使电磁推拉挡板快速向红外靶标运动，最终遮蔽红外靶标并停止，全程通过高  速摄像机录像。

通过高速摄像机视频回放，从视频中电磁推拉挡板完全遮蔽红外靶标后开始计数，直到视频中监视  器显示的红外靶标图像消失， 记录帧数， 根据帧数计算出安防热像仪的延时， 判定结果是否符合5. 3. 4 的要求。

图2    延时检验示意图

6. 4.5 噪声等效温差 ( NETD) 检验

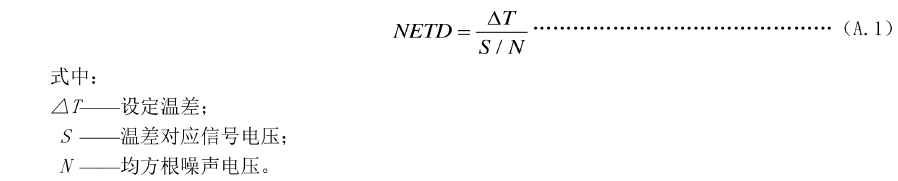

按附录A提供的方法进行检验和计算， 判定结果是否符合5. 3. 5的要求， 测试完成不允许进行修改参数、关机等操作， 继续进行最小可分辨温差 ( MRTD ) 检验。

6. 4. 6 骰小可分辨温差 ( MRTD) 检验

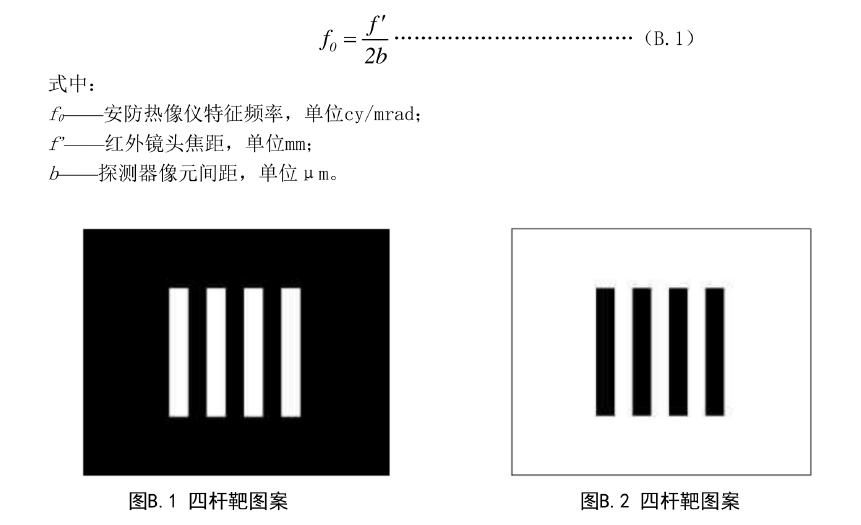

按附录B提供的方法进行检验和计算， 判定结果是否符合5. 3. 6的要求。

6. 4. 7 温度测量误差检验

按GB/ T 1 9870- 2018中7. 2. 3的规定进行检验。判定结果是否符合5. 3. 7的要求。

6. 4.8 温度测量范围检验

样机在使用同一光学镜头、不改变光栏、不增加滤光片的前提下， 设定两台精密黑体辐射温度分别为0°C与100°C' 将样机放置在距黑体2m或最近成像焦距处的平台上， 其轴线基本垂直于黑体端面， 使两个黑体同时处于同一视场， 观察成像效果同时进行温度测量。判定结果是否符合5. 3. 8的要求。

6. 4.9 探测、识别距离检验

天气晴朗、视线无遮挡、相对湿度不高于80%、 目标与背景温差不低于3K的条件下：

a) 在被测安防热像仪说明书说明的探测距离处 ， 设置目标为身高 1. 7m 左右人员的正面和处于行驶状态的整车车长不超过 4. 6m 的普通小汽车侧面， 查看被测安防热像仪拍摄的视频图像， 判定被测安防热像仪是否可探测到目标发出的红外辐射；

b) 在被测安防热像仪说明书说明的识别距离处 ， 设置目标为身高 1. 7m 左右人员的正面和处于行驶状态的整车车长不超过 4. 6m 的普通小汽车侧面， 查看被测安防热像仪拍摄的视频图像， 判定被测安防热像仪是否可识别目标轮廓。

6. 4.10 电池连续工作时间检验

被测安防热像仪配套单组电池充满电后， 对动态场景进行拍摄， 3 h后， 检查被测安防热像仪的工作状态， 判定结果是否符合5. 3. 10的要求。

6. 4. 11 开机时间检验

安防热像仪开机， 记录出现所拍摄视频图像所用的时间， 判定结果是否符合5. 3. 11的要求。

6.5    电源适应能力试验

被测安防热像仪供电采用调压器调整， 判定结果是否符合5. 4的要求。

6. 6     环境适应性试验

6. 6. 1     低温试验

试验设备和程序一般应按照GB/ T 152 11- 2013 中第10章低温试验（工作 状态）的规定及以下程序进行：

a) 将具有室温的被测安防热像仪放入有同样温度的低温箱内，将样品电源处于断开位置，使箱内      的温度以不超过 1°C / mi n 的温度变化速率降至 5.  5  的规定值， 当样品达到温度稳定后开机 ， 保持在该温度 2h , 在试验的最后 30mi n 内对样品状态进行检查；

b) 试验周期结束时，试验样品仍保留在试验箱内，将样品电源处于断开位置，使箱内的温度以不  超过 1°C / mi n 的温度变化速率升至正常的试验大气条件范围内， 试验后恢复 l h，开机检查。

判定试验中及试验后测试结果是否符合 5. 5 的要求。

6. 6. 2     高温试验

试验设备和程序一般应按照GB/ T 152 11- 2013 中第8章高温试验（工作状态）的规定及以下程序进行：

a) 将具有室温的被测安防热像仪放入有同样温度的高温箱内，将样品电源处于断开位置，使箱内      的温度以不超过 1°C / mi n  的温度变化速率升至表 2  的规定值， 当样品达到温度稳定后开机 ， 保持在该温度 2h , 在试验的最后 30mi n 内对样品状态进行检查；

b) 试验周期结束时，试验样品仍保留在试验箱内，将样品电源处于断开位置，使箱内的温度以不  超过 1°C / mi n 的温度变化速率降至正常的试验大气条件范围内， 试验后恢复 2h，开机检查。

判定试验中及试验后测试结果是否符合 5. 5 的要求。

6. 6. 3     交变湿热试验

试验设备和程序一般应按照GB/ T 152 11- 2013 中第14章交变湿热试验（工作状态）的规定及以下程序进行：

a) 将经过初始检测的样品接通电源并开机， 放入试验箱内， 按照 GB/ T 152 11- 2013 中第 14 条交变湿热试验（工作状态）的规定进行温度和湿度的调节；

b) 试验周期结束时， 试验样品仍保留在试验箱内 ， 恢复 2h , 开机检查。判定试验中及试验后测试结果是否符合 5. 5的要求。

6. 6.4    低温低气压试验

试验设备和试验程序 一般应按照GB/ T 152 11- 2013 中第19 章低温低气压试验的规定及以下程序进行：

a) 将经过初始检测的样品关断电源， 放入试验箱内， 将箱内的温度降至表 2 的规定值， 再将气压降至表 2 规定值， 维持此值 2h;

b) 试验周期结束时， 试验样品仍保留在试验箱内 ， 恢复 2h , 开机检查。试验后开机检查， 判定试验后测试结果是否符合 5. 5 的要求。

6. 6.5    盐雾循环耐久性试验

试验设备和程序 一般应按照GB/ T 152 11 - 2013 中第18 章盐雾循 环耐久性试验的规定及以下程序进行：

a) 按表2中类别IVB进行试验；

b) 试验结束后， 用流动水轻轻洗去受试设备表面盐沉积物， 再在蒸馆水中漂洗， 洗涤水温不得超过35 °C , 然后在标准大气条件下恢复干燥后进行外观和功能试验。

判定试验后测试结果是否符合5. 5的要求。

6. 6. 6     正弦振动试验（耐久性）

试验设备和程序一般应按照GB/ T 152 11 - 2013 中第24 章正弦振动试验（耐久性）的规定及以下程序进行：

a) 将被测安防热像仪按正常位置牢固的固定在振动台上， 如果被测安防热像仪有减震架， 应拆去或架空。振动为正弦振动， 按表2规定的条件， 在X、 Y、 Z三个轴方向分别进行振动响应试验。如果有共振频率， 则在此共振频率上振动30mi n;

b) 试验后开机检查。

判定试验后测试结果是否符合5. 5的要求。

6. 6. 7     冲击试验（非工作状态）

试验设备和程序一般应按照GB/ T 2423.  5- 2019 的规定及以下程序进行：

a) 将被测安防热像仪牢固的固定在冲击试验台上， 按表2规定的加速度和持续时间分别在 X、 Y、 Z三个轴向各冲击三次；

b) 试验后开机检查。

判定试验后测试结果是否符合5. 5的要求。

6. 7 电磁兼容试验

6. 7. 1     静电放电抗扰度试验

按GB/ T 17626. 2- 2018 中表1规定的3级规定进行试验， 判定结果是否符合5. 6. 1的要求。

6. 7. 2     射频电磁场辐射抗扰度试验

按GB/ T 17626. 3- 2016 中表1规定的2级规定进行试验， 判定结果是否符合5. 6. 2的要求。

6. 7.3      电快速瞬变脉冲群抗扰度试验

按GB/ T 1 7626. 4- 2008 中表1规定的2级规定进行试验， 判定结果是否符合5. 6. 3的要求。

6. 7.4      浪涌（冲击）抗扰度试验

按GB/ T 17626. 5- 2019 中表1规定的2级规定进行试验， 判定结果是否符合5. 6. 4的要求。

6. 7.5      电压暂降、短时中断抗扰度试验

按GB / T 17626. 11- 2008 中的规定的实验和测最方法对设备进行电压暂降、短时中断抗扰度试验， 判定结果是否符合5. 6. 5的要求。

6. 7.6      无线电骚扰限值试验

按GB / T 9254- 2008 中无线电骚扰限值的含义、规 定的测最方法及评估统计方法进行， 判定结果是否符合5. 6. 6的要求。

6. 8     安全性检验

6. 8. 1     抗电强度

将被测安防热像仪开关置于接通位置， 按GB 1 6796- 2009 中5. 4. 3的规定进行试验， 判定结果是否符合5. 7. 1的要求。

6. 8. 2     绝缘电阻

将被测安防热像仪开关置于接通位置， 按GB 1 6796- 2009 中5. 4. 4的规定进行试验， 判定结果是否符合5. 7. 2的要 求。

6. 8. 3     泄漏电流

按GB 16796- 2009 中5. 4. 6的规定进行试验， 判定结果是否符合5. 7. 3的要求。

6. 8.4      防过热

按GB 16796- 2009 中5. 6的规定进行试验， 判定结果是否符合5. 7. 4的要求。

6. 8.5      保护接地端子

按GB 16796- 2009 中5. 4. 5的规定进行试验， 判定结果是否符合5. 7. 5的要求。

6. 8. 6 电池安全

防过充按GB/ T 1828 7- 2013 中5. 3. 4. 2的规 定进行试验， 防过放按GB/ T 1828 7- 2013 中5. 3. 4. 3的规定

进行试验， 防短路按GB / T 1828 7- 2013 中5. 3. 4. 4的规定进行试验， 判定结果是否符合5. 7. 6的要求。

6. 9     稳定性试验

设备在正常工作条件下， 连续工作168h, 每24h 内至少进行一次功能试验， 判定结果是否符合5. 8的要求。

7 检验规则

7. 1    检验分类

7. 1. 1     出厂检验

出厂检验由下列四个组别组成：

a) A 组检验（逐批）： 交收产品时，全  数检验；

b) B 组检验（逐批）： 交收产品时， 抽样检验；

c) C 组检验（周期）： 每半年进行一次；

d) D 组检验（周期） ： 每年进行一次。

7. 1. 2     型式检验

有下列情况之 一时应进行型式检验：

——  新产品或老产品转厂生产的试制定型鉴定 ；

——  正式生产后， 如结构、材料、工艺、生产设备和管理有较大改变可能影响产品性能时 ；

——  产品长期（一年以上）停产后 恢复生产时；

——  出厂检验的结果与上次型式检验的结果有较大差异；

——国家有关产品质最监督机构提出要求或合同规定等。

7. 2     检验项目及不合格分类

型式检验的序号、检验项目、要求、试验方法、不合格分类及出厂检验的分组按表    4规定。

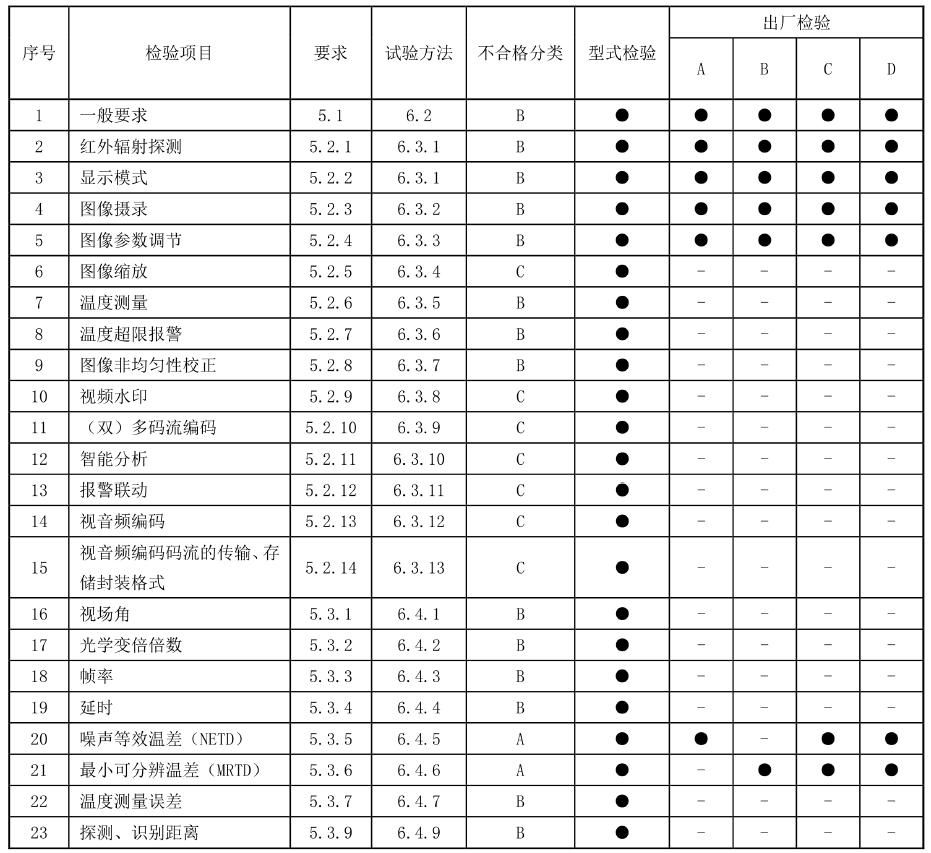

表4 检验项目及不合格分类

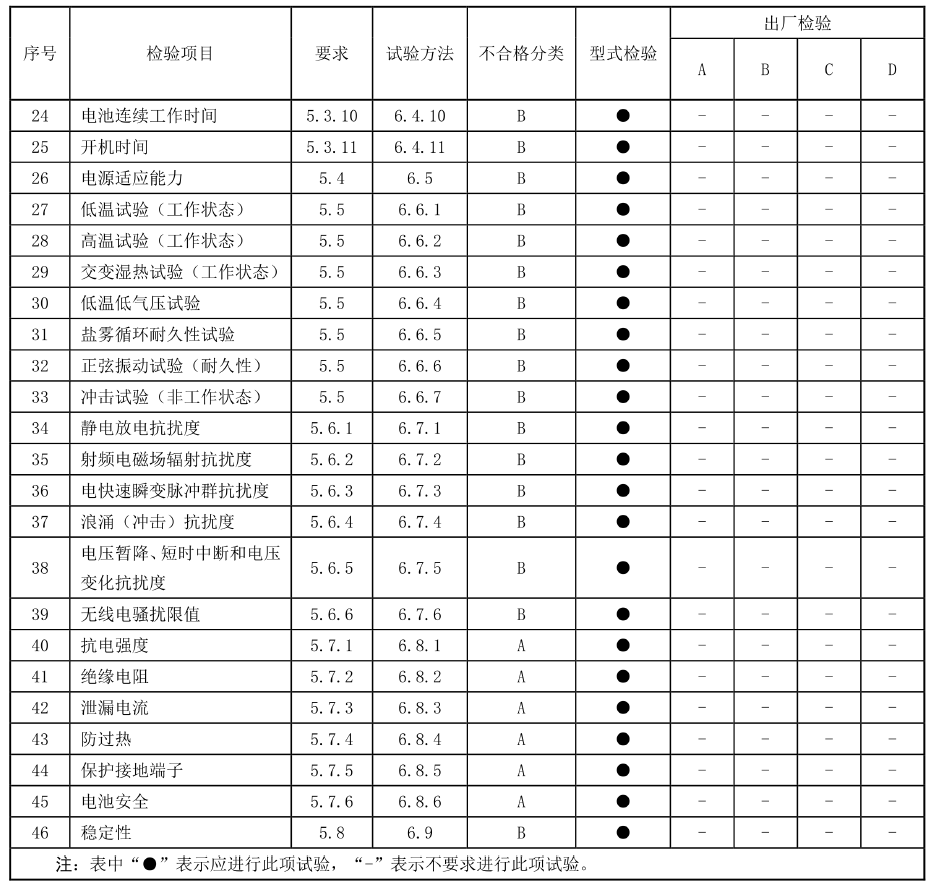

表4（续） 检验项目及不合格分类

7. 3    抽样与组批规则

7. 3. 1     组批规则

出厂检验的组批应由同一生产批的产品构成。

7.3. 2    抽样规则

7. 3. 2. 1    型式检验的被测安防热像仪不应少于 2 台。

7. 3. 2. 2     出厂检验抽样规则如下：

a) A组检验为全数检验；

b) B组检验的样品数最按GB/ T 2828. 1- 2012的规定随机抽取；

c) C组、D组检验的样品数量按GB/ T 2829- 2002的规定随机抽取。

7.4 判定规则

7. 4. 1    按表 4 规定的项目、顺序、技术要求、试验方法和不合格分类判定样品是否合格。其中出现1个 A 类、2个B 类、 1个B 类和 1 个C 类、3个C 类不合格即判为不合格品。

7.4. 2     全数检验的样品应全部合格 ， 对抽样检验的样品不合格品数小于或等于接收数 ( Ac ) ， 则判为批合格； 不合格品数大于或等于拒收数 ( Re ) ， 则判为批不合格。

7.4. 3      如无特殊规定， 一般采用 GB/ T 2828. 1- 2012 中规定的检查水平 II 。在 B 组检验中， 不合格品的接收质最限 ( AQL) 为 1. 5 ; 在 C 组检验中， 不合格品的不合格质晕水平 ( RQL) 为 20。

7.5 不合格品的处置

7. 5. 1    对判为合格批中的不合格品应由厂方调换或修复成合格品。

7.5. 2    B 组、C 组、D 组检验不合格时， 其代表批的产品应停止检验 ， 分析原因， 消除不合格因素后再提交检验。

7.6 批的再提交

批检验不合格时，经修理、调试和检验合格后，再次随机抽取规定数最的样品提交检验。若仍判为  不合格时，则可拒收。待查明原因，采取措施通过新的周期试验后，才能恢复正常生产和交收检验。

8 文件提供

制造商应与安防热像仪一起提供红外探测器的出厂文件或在说明书标明红外探测器的相关参数，至  少应包括以下内容：

a) 红外探测器类型；

b) 红外探测器像元数；

c) 工作波长范围。

9 标志、包装、运输和贮存

9. 1    标志

包装箱外应标有制造厂名称、地址、电话、产品名称、型号、规格并喷刷或贴有“小心轻放”、"怕 潮” 等运输标志； 运输标志应符合 GB/  T 191 的规定。包装箱外喷刷或粘贴的标志不应因运输条件和自然条件而退色、变色、脱落等。

9. 2    包装

包装箱应符合防潮、防震的要求，包装箱内应有装箱明细表、检验合格证、备件、附件及产品说明  书等物件， 产品说明书应符合GB/ T 9969- 2008 的规定。

9. 3    运输

9. 3. 1    产品设计应当满足一般的车、船、飞机的运输要求。要求通过正常的车辆、船、飞机的运输和  搬运，不会改变产品的内部结构和电气性能。

9.3. 2    产品在运输中， 应能防雨、雪和其他任何形式的潮气侵袭。

9.4      贮存

9. 4. 1     贮存处应当有防雨、雪和水浸的措施，不应在露天存放。

9.4. 2    贮存处应当远离高温、高热、高湿的环境。

9.4.  3     贮存处不应当有有毒的或腐蚀性气体， 禁止与有毒的或带腐蚀性的酸、碱、盐等物品一起存放。

附  录  A

（规范性附录）

噪声等效温差 (NETD)  检测方法



在规定的温度范围内，调节黑体的温差设置，将温差值设置在安防热像仪响应信号的线性区间内，  避免饱和， 温差建议值在0~ 4K之间， 目标图像占全视场至少l O X 10 个图像像素， 分别测晕信号及噪声电压， 按公式 ( A. 1 ) 计算。



附  录  B

（规范性附录）

最小可分辨温差 ( MRTD)    测试方法

安防热像仪的特征频率 儿由公式 ( B. 1 ) 确定：

将被测安防热像仪对应特征频率约的四杆靶图案（高宽比为7: 1 ) 的靶标放置在平行光管的焦平面上， 开启安防热像仪电源 ， 调整安防热像仪状态， 调节标准温差面源黑体的温差设置（∆T=2K) ， 使能在显示屏上清晰成像，先设置为正温差，调节黑体温度使观察者刚能从显示器上分辨出四杆靶图案如图B. 1， 记下此时的温度差∆T₁；  再降低温度使其变成负温差 ， 并直到再次刚能分辨出四杆靶图案（此时图案亮度反相如图B. 2) 为止， 再次记录此时的温度差∆T₂。 （一般采用4位经培训的测试人员， 其中3人能分辨出四标杆图案即可通过测试）

 MRTD值用公式B. 2进行计算：

该内容来源于网络，如有侵权请联系我们删除内容。敬请谅解！
